Cada elemento es diferente
Sin programación por elemento
Importe el modelo y el software planificará cada soldadura. Soldar elementos únicos es tan sencillo como soldar piezas repetidas.
Soldadura robotizada de vigas y columnas
Soldadura robotizada de vigas y columnas de acero
Las vigas H (vigas I), columnas y vigas carrileras llevan decenas de rigidizadores, placas de extremo, ménsulas y soportes: soldaduras cortas en todas las direcciones, lentas y agotadoras a mano. Nuestro robot sobre riel las suelda directamente desde su modelo 3D.
Por qué las vigas y columnas son adecuadas para un robot
Muchas soldaduras cortas por elemento
El robot se desplaza hasta las soldaduras
El robot recorre el riel y suelda rigidizadores, placas de extremo, ménsulas y soportes a lo largo del elemento.
Escasez de soldadores capacitados
Un operador, 3–6 estaciones
Cada robot suelda 70–120 m por turno diurno, y los operadores aprenden a manejar la estación en 1–5 días.
Vigas y columnas que soldamos
- Columnas de sección H
- Vigas de cubierta
- Vigas carrileras

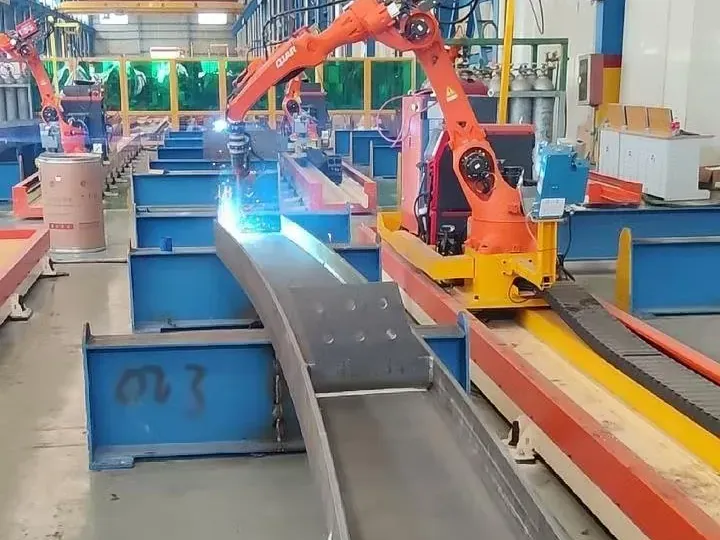

- Vigas curvas
- Columnas cruciformes
- Vigas y columnas en cajón
- Ménsulas y soportes
Soldaduras típicas en vigas y columnas
Soldaduras que realiza el robot de 7 ejes en un elemento típico.
El acceso de la antorcha determina qué juntas son alcanzables: las soldaduras planas entre rigidizadores necesitan unos 150 mm de espacio libre para una antorcha estándar.
| Soldadura | Dónde se encuentra | Robot |
|---|---|---|
| Soldaduras de filete rectas | Rigidizadores, placas de extremo, unión alma-ala | Plana (PA) y horizontal (PB) |
| Soldaduras de filete verticales | Rigidizadores y placas de extremo | Vertical descendente (PG) |
| Soldaduras poligonales y curvas | Ménsulas, soportes y vigas curvas | Sí |
| Soldaduras envolventes | Extremos de rigidizadores | Sí |
| Soldaduras de traslape | Soportes y placas traslapadas | Sí |
| Soldaduras intermitentes | Juntas secundarias largas | En juntas rectas |
| Filetes grandes (cateto mayor de 10 mm) | Elementos pesados | Varias pasadas |
Cómo suelda un elemento el robot de 7 ejes
- Cargue el elemento junto al riel y escanee el código QR de su etiqueta para abrir el modelo.
- Localice: un escaneo láser de línea localiza el elemento en la estación; la soldadura suele comenzar 2–3 minutos después de cargarlo.
- Suelde: el robot recorre el riel, escanea cada junta y la suelda con seguimiento del arco.
- Registre: la longitud soldada queda registrada por elemento.
- Elementos largos: dos robots pueden compartir un riel.
Ver el robot sobre riel de 7 ejesSoldadura de columnas, vigas de cubierta y accesorios PEBSoldadora de pórtico y robot en una línea de vigas H
Qué enviar para una evaluación gratuita
Conviene incluir
- Planos o modelo 3D (STEP o IFC) de un elemento típico.
- Dimensiones del elemento: largo, ancho y alto.
- Dimensiones y símbolos de soldadura.
- Fotografías de elementos ensamblados, especialmente de juntas con poco espacio.
También es útil
- Los tipos de elementos que suelda con más frecuencia y el volumen mensual aproximado.
- La ubicación de su taller y el espacio disponible.
- Las tareas de soldadura difíciles actualmente.
Solicite una evaluación gratuita de sus piezas
Cuéntenos qué suelda. Puede enviar planos y modelos, pero no son necesarios para empezar.
Qué ocurre después
¿Prefiere el correo electrónico? sales@steelweldingrobot.com
Preguntas sobre soldadura de vigas y columnas
Preguntas frecuentes sobre soldadura robotizada de vigas y columnas.
¿Qué dimensiones de vigas y columnas puede soldar el robot?
Elementos de hasta 1 500 mm de ancho. El riel estándar mide 12 m y ofrece 10,63 m de recorrido efectivo; indíquenos sus elementos más largos para revisar la configuración.
¿No basta con una máquina para soldar vigas H?
Una máquina para vigas H suelda las juntas largas entre alma y alas de vigas rectas. El robot suelda los accesorios que se montan después: rigidizadores, placas de extremo, ménsulas y soportes.
¿Puede soldar columnas en cajón?
Sí, el robot sobre riel suelda vigas y columnas en cajón con protección gaseosa. Para juntas de penetración completa en columnas en cajón también ofrecemos una estación de arco sumergido.
¿Los rigidizadores dificultan el acceso?
A veces. Las soldaduras planas entre rigidizadores necesitan unos 150 mm de espacio libre para una antorcha estándar. La evaluación gratuita identifica las soldaduras que realizará el robot y las que seguirán siendo manuales.
¿Puede soldar sin modelo 3D?
Las placas de alma planas con rigidizadores se pueden escanear en la estación. Otros elementos necesitan un modelo STEP o IFC, exportable desde Tekla y la mayoría de los programas de detallado.
