Raíz, relleno y acabado en una estación

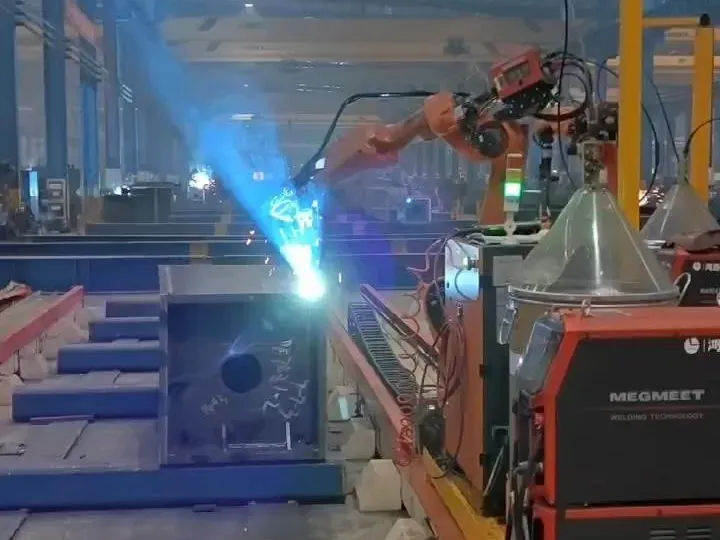

Pasadas de penetración completa en columnas en cajón y perfiles H, realizadas por el robot una tras otra.
Robot de soldadura por arco sumergido
Robot de arco sumergido para columnas en cajón y vigas H
Las soldaduras de penetración completa en columnas en cajón y perfiles H pesados requieren pasadas de raíz, relleno y acabado. Nuestro robot sobre riel realiza las tres y sigue la junta en tiempo real.
Disponible con uno o dos alambres.
La estación de arco sumergido en cifras
- 1 250 A
- Fuente de potencia de arco sumergido
- 100%
- Ciclo de trabajo para juntas largas y continuas
- 50 kg
- Carga útil del robot para la antorcha SAW
- 10 m
- Recorrido efectivo en el riel estándar de 12 m
Por qué elegir un robot de arco sumergido
Seguimiento de la junta en tiempo real
El sistema de visión sigue la junta de forma dinámica durante toda la soldadura.
Soldaduras más profundas y mejor conformadas
Modos de corriente y voltaje constantes, con agitación del baño para mejorar la penetración y la forma del cordón.
Programación sin enseñanza
Importe un modelo 3D o créelo mediante escaneo; el software extrae las soldaduras, planifica la trayectoria y comprueba colisiones.
Qué suelda
La estación está diseñada para juntas largas y pesadas de penetración completa en acero estructural:
- Columnas en cajón.
- Perfiles H pesados.
- Pasadas de raíz, relleno y acabado en juntas de penetración completa.
- Acero estructural al carbono.
Para filetes en rigidizadores, ménsulas y soportes, el robot de 7 ejes con protección gaseosa es más adecuado.
Ver el robot sobre riel de 7 ejesIntegre la soldadura de penetración completa en su línea de vigas H
Especificaciones

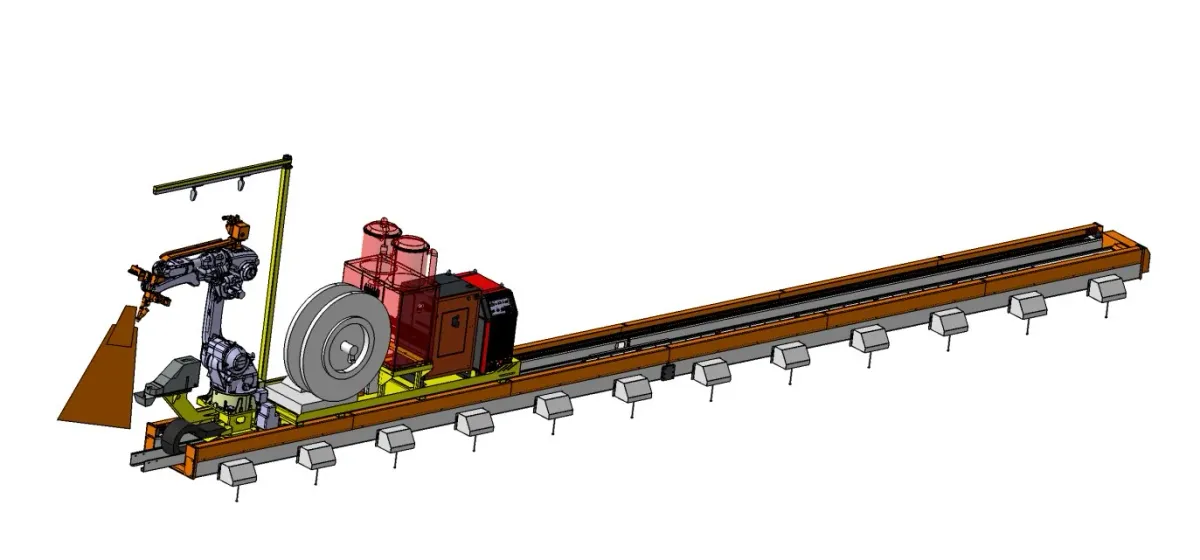

Configuración estándar de la estación de arco sumergido.
| Elemento | Estación robotizada de soldadura por arco sumergido |
|---|---|
| Proceso de soldadura | Soldadura por arco sumergido (SAW) |
| Versiones | Uno o dos alambres |
| Soldaduras típicas | Pasadas de raíz, relleno y acabado de penetración completa |
| Piezas | Columnas en cajón y perfiles H |
| Carga útil del robot | 50 kg |
| Alcance del robot | 2 000 mm |
| Fuente de potencia | 1 250 A, ciclo de trabajo del 100%, modos CC y CV |
| Seguimiento de la junta | Seguimiento dinámico en tiempo real durante toda la soldadura |
| Longitud del riel (estándar) | 12 m |
| Recorrido efectivo (estándar) | 10 m |
| Programación | Importación de modelos 3D o modelado inverso; extracción automática de soldaduras, planificación de trayectorias y comprobación de colisiones |
| Material | Acero estructural al carbono |
Cómo funciona
- 1
Cargue la pieza
Coloque la columna en cajón o el perfil H junto al riel.
- 2
Modelo o escaneo
Importe el modelo 3D o escanee la pieza para que el software lo construya.
- 3
Planifique las pasadas
El software extrae las soldaduras, toma los parámetros de la biblioteca de procesos y comprueba las colisiones de la trayectoria.
- 4
Suelde con seguimiento
El robot realiza las pasadas de raíz, relleno y acabado mientras el sistema de visión sigue la junta.
¿Uno o dos alambres?
Ambas versiones utilizan la misma estación sobre riel. La versión de dos alambres alimenta ambos a un solo baño de soldadura y deposita más metal en secciones gruesas.
Indíquenos los espesores de las placas, la preparación de juntas y el volumen de soldadura para recomendarle la versión adecuada.
Páginas relacionadas
Solicite una evaluación gratuita de sus columnas
Describa sus columnas en cajón o perfiles H, los espesores y la preparación de juntas. Puede enviar planos, pero no son necesarios para empezar.
Qué ocurre después
¿Prefiere el correo electrónico? sales@steelweldingrobot.com
Preguntas sobre el robot de arco sumergido
Preguntas frecuentes sobre soldadura robotizada por arco sumergido.
¿Qué es un robot de soldadura por arco sumergido?
Es un robot que lleva una antorcha de arco sumergido: el arco arde bajo una capa de fundente, adecuada para juntas largas, pesadas y de penetración completa. En nuestra estación, el robot se desplaza sobre un riel de 12 m y sigue la junta en tiempo real.
¿Conviene elegir uno o dos alambres?
Dos alambres depositan más metal de soldadura en secciones gruesas. Envíenos los espesores y volúmenes para recomendarle la versión adecuada.
¿Necesita un modelo 3D?
Puede importar un modelo 3D o construirlo escaneando la pieza. No necesita un modelo para enviar una primera consulta.
¿Puede un taller usar robots SAW y con protección gaseosa?
Sí. La estación SAW realiza las juntas largas de penetración completa, y el robot de 7 ejes con protección gaseosa realiza los filetes de los accesorios.
¿Cuánto cuesta?
Depende de la versión, la longitud del riel y las opciones. Cotizamos directamente de fábrica después de evaluar sus piezas sin costo.
