Robot de soldadura sobre riel de 7 ejes
Para vigas H, columnas, vigas carrileras y vigas curvas, con sus rigidizadores, ménsulas y soportes.
- Ancho ≤ 1 500 mm
- Riel de 12 m, recorrido de 10,63 m
- Importación STEP / IFC
Robots de soldadura para estructuras de acero
Sistemas de soldadura robotizada para acero estructural
Dos sistemas principales cubren la mayoría de las estructuras de acero: un robot sobre riel para vigas y columnas y otro en voladizo para placas anchas y conjuntos de puentes. Ambos planifican las trayectorias desde su modelo 3D.
Precios directos del fabricante y evaluación gratuita de sus piezas antes de decidir.
Nuestros dos robots principales
Robot de soldadura en voladizo de 8 ejes
Para conjuntos de placas de puentes, diafragmas y placas anchas con rigidizadores, soldadas desde arriba.
- Ancho ≤ 3 500 mm
- Rigidizadores ≤ 600 mm
- Con o sin planos
| Comparación | Sobre riel de 7 ejes | En voladizo de 8 ejes |
|---|---|---|
| Piezas típicas | Vigas H, columnas, vigas carrileras, vigas curvas, ménsulas y soportes | Conjuntos de placas para puentes, diafragmas y placas planas anchas con rigidizadores |
| Posición del robot | Sobre un carro móvil de riel junto a la pieza | Suspendido de un voladizo móvil sobre la pieza |
| Ancho de la pieza | Hasta 1 500 mm | Hasta 3 500 mm |
| Recorrido efectivo (estándar) | 10,63 m en un riel de 12 m | 12 m en un bastidor de 15 m |
| Programación | Desde un modelo STEP/IFC; mediante escaneo para placas planas con rigidizadores | Desde un modelo STEP/IFC; mediante escaneo o modelado paramétrico sin planos |
| Personal | Un operador atiende de 3 a 6 estaciones | Un operador atiende de 3 a 6 estaciones |
¿Qué robot de soldadura necesita?
Empiece por las piezas que suelda con más frecuencia. Si pertenecen a varios grupos, envíenos una pieza típica de cada uno.
Vigas y columnas
Robot sobre riel de 7 ejes
Elementos largos de hasta 1 500 mm de ancho, soldados desde el costado y desde arriba.
Placas anchas y conjuntos de puentes
Robot en voladizo de 8 ejes
Conjuntos planos de hasta 3 500 mm de ancho, soldados en todo el ancho desde arriba.
Columnas en cajón y juntas de penetración completa
Estación de arco sumergido
Pasadas de raíz, relleno y acabado en columnas en cajón y perfiles H, con seguimiento de la junta.
Aún no lo sé
Evaluación gratuita de piezas
Envíe un plano, modelo o fotografía. Nuestros ingenieros recomiendan un sistema y lo cotizan.
Compare configuraciones sobre riel, en voladizo y de pórticoOtros sistemas de soldadura robotizada¿Necesita 6, 7, 8 o 9 ejes?Robot de soldadura por arco sumergidoSoldadura de vigas y columnasSoldadura de acero para puentesSoldadura de edificios de acero PEB
De una estación a una línea de soldadura de estructuras de acero

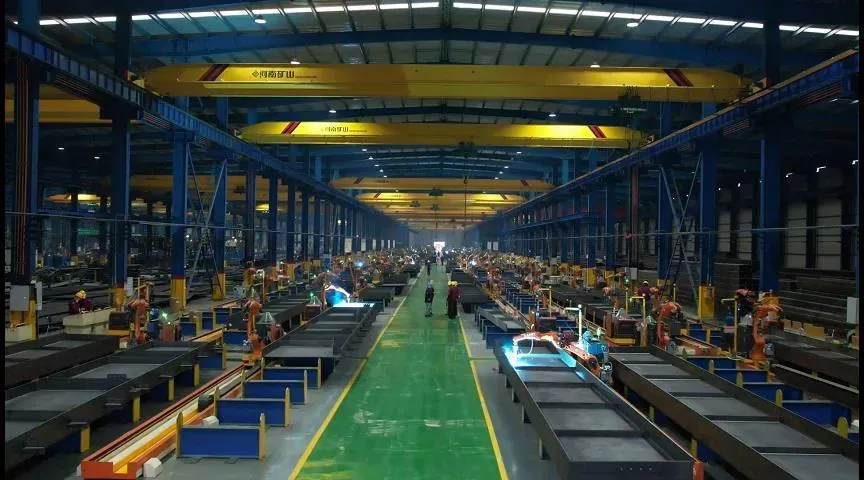

Puede comenzar con una estación robotizada y añadir más al aumentar su volumen. En las plantas de nuestra empresa matriz, las filas de estaciones sobre riel y en voladizo forman líneas completas de soldadura de estructuras de acero.
- Cada robot suele soldar 70–120 m por turno diurno.
- Los trabajos se cargan mediante código QR desde sus modelos 3D, sin programación por enseñanza para cada pieza.
- La longitud soldada se registra por pieza y puede enviarse a su ERP o MES.
Otros sistemas de soldadura robotizada
Sistemas de soldadura robotizada de 6 ejes
Robot sobre base fija para piezas que se pueden llevar a la estación. Envíenos la pieza y planificaremos su posición para que la antorcha alcance cada junta.
Consulte sobre este sistemaRobots de soldadura autopropulsados
Robot compacto que se desplaza sobre la propia pieza para soldar juntas largas de componentes grandes que no se pueden llevar fácilmente a una estación fija.
Consulte sobre este sistemaSistemas de soldadura de pórtico
Uno o varios robots cuelgan de un pórtico sobre la zona de trabajo para piezas que conviene soldar desde arriba. Envíenos la pieza para proponer el tamaño del pórtico y la cantidad de robots.
Consulte sobre este sistemaEstación robotizada de soldadura por arco sumergido
Estación sobre riel con un robot de 50 kg de carga útil y una fuente de arco sumergido de 1 250 A, para pasadas de raíz, relleno y acabado de penetración completa en columnas en cajón y perfiles H. Versiones de uno o dos alambres.
Seguimiento de la junta en tiempo real; riel de 12 m con 10 m de recorrido efectivo (estándar); importación de modelos o modelado inverso.
Consulte sobre este sistemaRobot de soldadura en voladizo de 7 ejes
Robot de soldadura en voladizo de 7 ejes para estructuras de acero: cuelga invertido de un voladizo móvil y suelda las piezas desde arriba.
Configuración elevada más sencilla para piezas que requieren acceso desde arriba, pero no todo el alcance de la estación de 8 ejes.
Consulte sobre este sistemaSistemas de soldadura robotizada de 9 ejes
Configuración en voladizo invertida que desplaza el robot por un riel de 9 m, 2,5 m transversalmente y 2,5 m verticalmente (estándar), para bastidores tridimensionales y estructuras en cajón, como bastidores de equipos y tanques de transformadores.
También es adecuada para piezas sin planos: un escáner de línea grande captura la pieza para el modelado inverso.
Ver el robot en voladizo de 9 ejesRobots de soldadura portátiles y ligeros
Robot compacto y equipo de soldadura en un carro, que se lleva hasta piezas grandes o difíciles de mover a una estación.
Consulte sobre este sistemaEstaciones de soldadura robotizada a medida
Si ninguna configuración estándar se adapta a sus piezas, diseñamos la estación para ellas: recorrido, cantidad de robots y montaje según el trabajo.
Envíe un plano o fotografía de la pieza y las soldaduras, y nuestros ingenieros propondrán una configuración.
Consulte sobre este sistemaQué necesitamos para recomendar una configuración
Envíe una pieza típica —plano, modelo o fotografía— y marque las soldaduras que desea automatizar. Si sus piezas son muy diferentes, envíe una de cada tipo.
Evaluamos juntos el acceso de la antorcha, los apoyos y la carga. Estos factores determinan la configuración, más que la longitud del riel o la cantidad de ejes.
Programación sin enseñanza en cada estación
Los dos sistemas principales funcionan sin programación por enseñanza: importe un modelo STEP o IFC y el software identificará las soldaduras, planificará la trayectoria y comprobará colisiones. Las placas planas con rigidizadores también se pueden escanear en la estación cuando no hay plano.
Los operadores cargan piezas e inician trabajos en lugar de programar el robot, y aprenden a manejar la estación en 1–5 días.
Cómo funciona la programación sin enseñanzaLea las preguntas frecuentes sobre robots de soldadura
¿No sabe qué sistema necesita?
Envíe un plano, modelo o fotografía de una pieza típica. Nuestros ingenieros recomiendan un sistema y preparan una cotización directa de fábrica sin costo. Respondemos en un día hábil.
