Columnas de sección H y vigas de techo
Use el robot sobre riel de 7 ejes para elementos de hasta 1 500 mm de ancho, con rigidizadores de hasta 600 mm de altura.
Aplicaciones
Qué sueldan nuestros robots en acero estructural
Encuentre un robot según la pieza de acero que fabrica: vigas, columnas, accesorios, placas de puentes o bastidores 3D. Compare configuraciones y dimensiones y envíe su pieza para una evaluación gratuita.
Acero para edificios: vigas, columnas y accesorios
Vigas para grúas y vigas carrileras
El robot sobre riel de 7 ejes suelda vigas para grúas y vigas carrileras.
Vigas curvas, almas y alas
Suelde costuras de arco plano y curvas con el robot sobre riel de 7 ejes. Las juntas de curva libre tienen un radio de arco mínimo de 50 mm.
Ménsulas, soportes de correas, rigidizadores y placas de extremo
Suelde costuras de filete en ménsulas, soportes de correas, rigidizadores y placas de extremo a partir del modelo de la pieza.
Columnas en cajón y cruciformes
La soldadura con protección de gas une accesorios y costuras de filete en columnas en cajón y cruciformes. Para costuras largas de penetración total en columnas en cajón, use la estación de arco sumergido.
Vigas y columnas PEB de sección variable
Nuestros robots sueldan vigas y columnas PEB de sección variable, incluidas placas de extremo y rigidizadores.
Soldaduras traslapadas e intermitentes
La soldadura intermitente reduce la deformación en costuras rectas. Las juntas traslapadas requieren un espesor de la placa superpuesta de al menos 8 mm.
Placas gruesas y soldaduras de penetración total

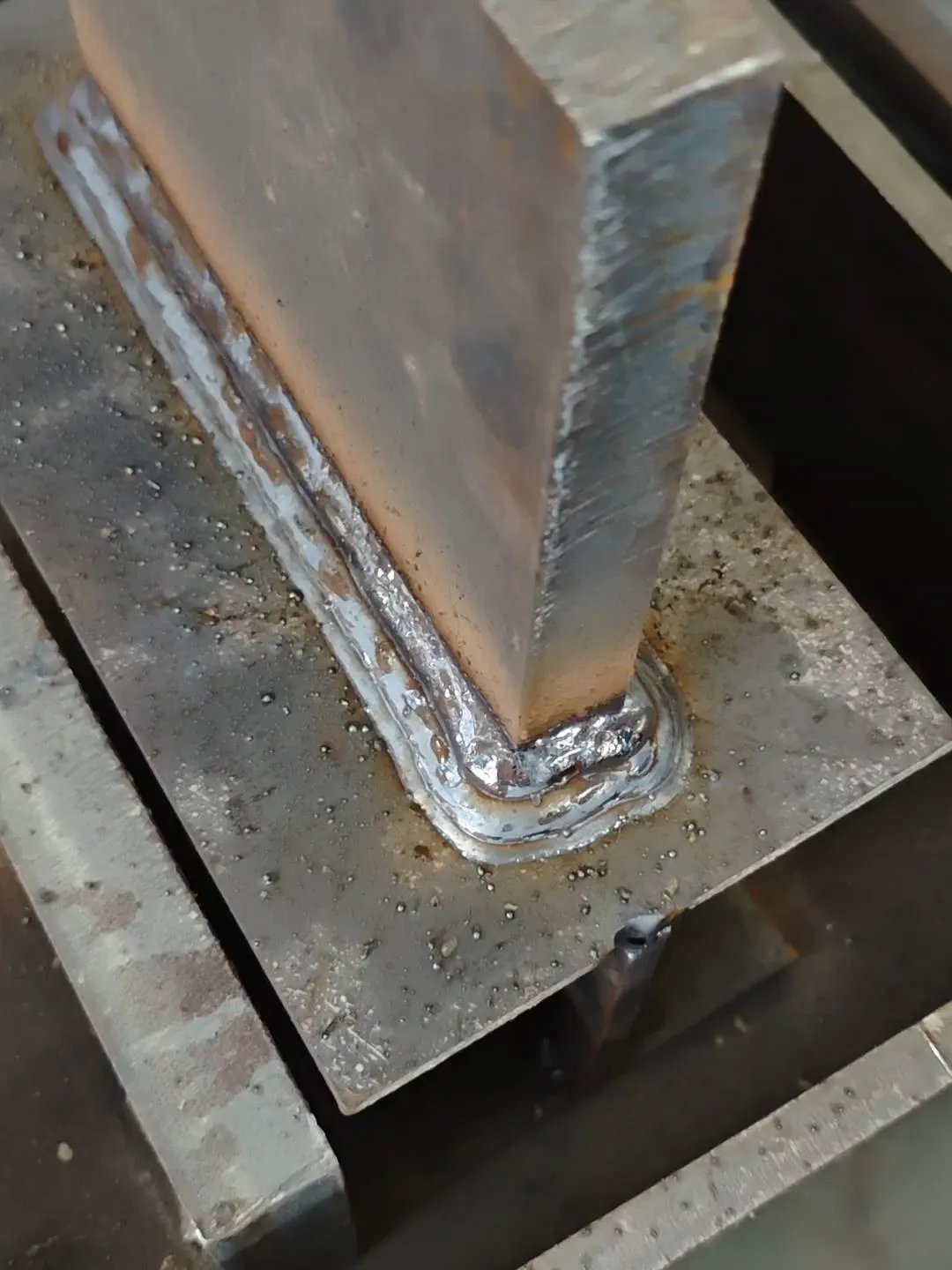

Soldaduras de filete envolventes multipasada
Para placas de 5–30 mm, los catetos de soldadura de más de 10 mm se realizan en varias capas y pasadas. El software genera automáticamente la trayectoria de cada pasada.
Costuras largas de penetración total
Use la estación de arco sumergido para pasadas de raíz, relleno y acabado en costuras largas de penetración total de columnas en cajón y secciones H, en versiones de uno o dos alambres.
Puentes y conjuntos de placas
Unidades de placa y diafragmas de puentes
Use el robot en voladizo de 8 ejes para unidades de placa y diafragmas de puentes de hasta 3 500 mm de ancho, con rigidizadores de hasta 600 mm de altura.
Rigidizadores largos y costuras curvas alrededor de aberturas
Suelde rigidizadores largos y cordones curvos alrededor de las aberturas en placas de puentes. Consulte las dimensiones mínimas de las uniones circulares y curvas en la guía de ajuste y montaje.
Componentes 3D
Bastidores 3D y piezas de tipo cajón
Use el robot en voladizo de 9 ejes para bastidores 3D y piezas de tipo cajón, como bastidores de equipos, de hasta 3 500 mm de ancho y 2 000 mm de altura.
¿Qué robot suelda cada tipo de pieza?
| Configuración del robot | Piezas típicas | Dimensiones | Más información |
|---|---|---|---|
| Robot sobre riel de 7 ejes | Columnas de sección H, vigas de techo y vigas para grúas | Hasta 1 500 mm de ancho; rigidizadores de hasta 600 mm de altura | Robot sobre riel de 7 ejes |
| Robot en voladizo de 8 ejes | Unidades de placa y diafragmas de puentes | Hasta 3 500 mm de ancho; rigidizadores de hasta 600 mm de altura | Robot en voladizo de 8 ejes |
| Robot en voladizo de 9 ejes | estructuras 3D y piezas tipo cajón | Hasta 3 500 mm de ancho y 2 000 mm de altura | Robot en voladizo de 9 ejes |
| Estación de arco sumergido | Costuras largas de penetración total en columnas en cajón y secciones H | Riel de 12 m; recorrido útil de 10 m | Estación de arco sumergido |
¿No sabe si su pieza es adecuada?
Revise la geometría, el acceso de la antorcha, el ajuste y las dimensiones de las juntas con la lista de aptitud. Envíe planos, un modelo o fotos para una evaluación gratuita.
Preguntas sobre aplicaciones en acero estructural
¿Qué piezas de acero estructural puede soldar un robot?
Nuestros robots sueldan vigas, columnas, ménsulas, soportes de correas, rigidizadores, placas de extremo, unidades de placa de puentes y bastidores 3D. Elija la configuración según geometría, dimensiones y tipo de soldadura.
¿Qué robot suelda vigas para grúas y vigas carrileras?
El robot sobre riel de 7 ejes suelda vigas para grúas y vigas carrileras.
¿Puede el robot soldar vigas curvas?
Suelde costuras de arco plano y curvas con el robot sobre riel de 7 ejes. Las juntas de curva libre tienen un radio de arco mínimo de 50 mm.
¿Cómo se sueldan las columnas en cajón?
La soldadura con protección de gas une accesorios y costuras de filete en columnas en cajón y cruciformes. Para costuras largas de penetración total en columnas en cajón, use la estación de arco sumergido.
¿Qué piezas son adecuadas para el robot de 9 ejes?
Use el robot en voladizo de 9 ejes para bastidores 3D y piezas de tipo cajón, como bastidores de equipos, de hasta 3 500 mm de ancho y 2 000 mm de altura.
Encuentre un robot para sus piezas de acero
Envíe planos, un modelo o fotos de las piezas que desea soldar para una evaluación gratuita.
