Liste d'adéquation au soudage robotisé des charpentes métalliques

Utilisez cette liste pour préparer un premier échange sur le soudage robotisé. Elle ne remplace pas une étude technique, mais rassemble les informations nécessaires à cette étude.

Demander une évaluation gratuite des pièces Réserver une visite d'usine

1. Famille d'éléments

Quelles pièces souhaitez-vous automatiser : poteaux H, poutres de toiture, poutres de roulement, structures de ponts ou diaphragmes de panneaux ? Commencez par un élément représentatif et ajoutez des exemples aux géométries ou exigences différentes.

2. Types et positions de soudure

Listez les soudures : soudures d'angle droites, en polyligne plane ou verticales sur poutres et poteaux, ou réparties sur les assemblages de tôles des éléments plans. Précisez la préparation des joints, les dimensions et les exigences de pénétration ou de contrôle.

Le soudage intermittent est actuellement limité aux joints droits.

3. Accès de la torche

Repérez les joints proches de raidisseurs, supports, ouvertures ou détails fermés. Ces zones déterminent généralement l'accès au joint davantage que les dimensions globales de la pièce.

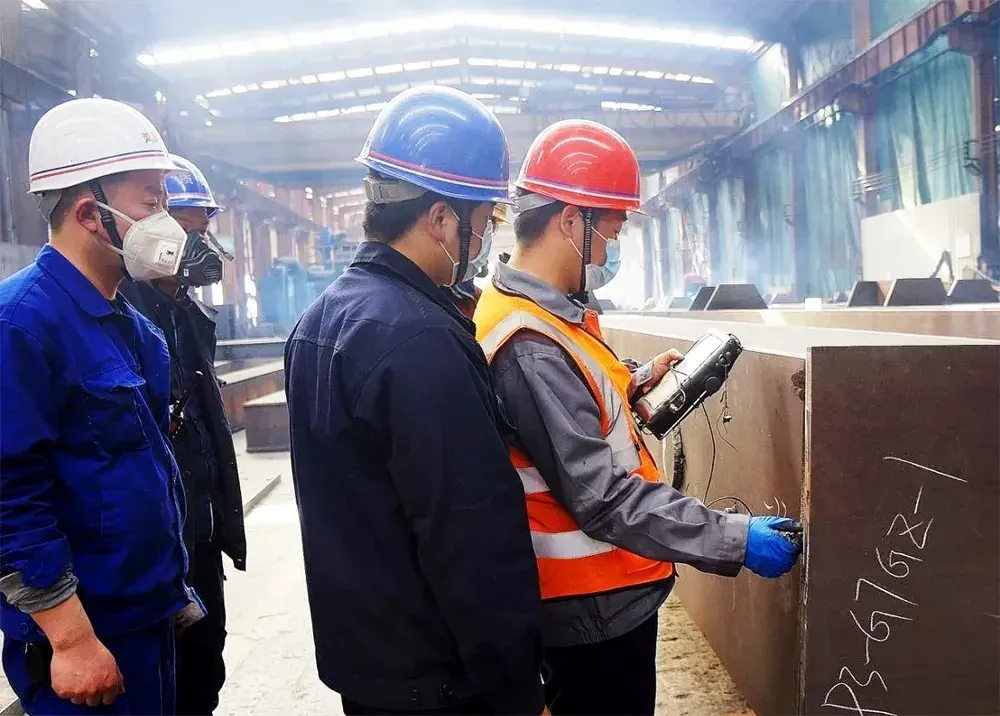

Personnel examinant un élément fabriqué en acier dans notre atelier.

4. Accostage et assemblage

Décrivez l'assemblage et le pointage avant soudage, les montages qui restent en place et la régularité entre pièces d'une même famille.

5. Données disponibles

Indiquez si vous disposez d'un modèle 3D conforme à la pièce assemblée, de plans seuls ou de détails récurrents sur de nombreuses pièces.

Préparer un modèle 3D

6. Manutention dans l'atelier

Décrivez l'arrivée des pièces dans la zone de soudage, leur support ou retournement et leur destination suivante. Ajoutez la surface au sol et les utilités disponibles si elles sont connues.

Intégration dans l'atelier

7. Localisation du projet et assistance

Indiquez la localisation de l'atelier et les langues nécessaires pour la formation et la documentation. Installation, mise en service, formation, pièces et conditions de garantie sont convenues dans la proposition.

Accompagnement du projet Lire les questions sur les robots de soudage Autres guides sur les robots de soudage

Pages associées

Envoyez vos réponses à la liste

Vous n'avez pas besoin de toutes les réponses pour nous contacter. Envoyez ce dont vous disposez avec une photo ou un plan d'une pièce représentative ; nous préciserons le reste ensemble.
