Tôles larges et lourdes
Atteindre toute la tôle par le dessus
Le bras en porte-à-faux déplace le robot sur des éléments jusqu'à 3 500 mm de large, avec raidisseurs jusqu'à 600 mm de haut.
Soudage de structures de ponts
Soudage robotisé de structures de ponts et d'ensembles de tôles
Les éléments de ponts en tôles et diaphragmes sont larges, lourds et comportent de nombreux raidisseurs, fentes et ouvertures. Notre robot en porte-à-faux travaille par le dessus sur toute la largeur — depuis un modèle 3D ou un scan sans plan.
Pourquoi les éléments de ponts en tôles se prêtent au robot
Des centaines de soudures semblables
Régulières et enregistrées
Chaque joint est scanné avant soudage, les paramètres proviennent de la bibliothèque de procédés et la longueur soudée est enregistrée.
Toutes les tôles n'ont pas de plan
Scannez ou modélisez
Les tôles planes avec raidisseurs peuvent être scannées sur la station, et les tôles standard créées par modélisation paramétrique.
Éléments de ponts que nous soudons
- Éléments en tôles de tablier de pont
- Diaphragmes d'ensembles de tôles
- Tôles avec raidisseurs

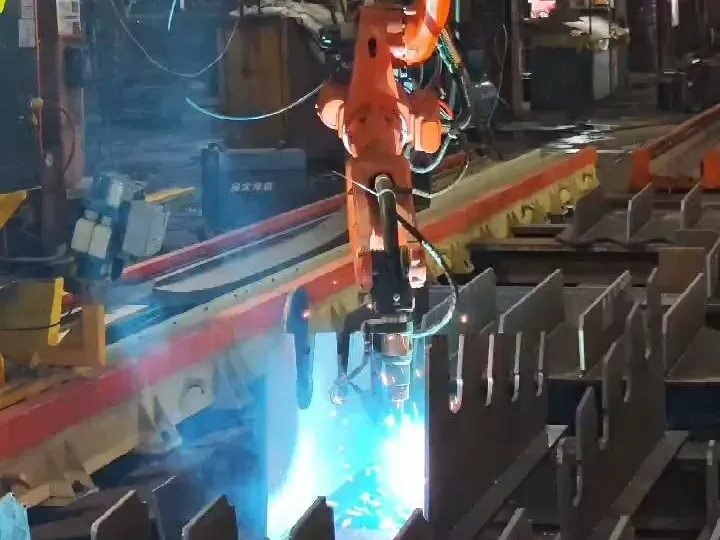

- Tôles de diaphragmes à fentes
- Tôles avec ouvertures

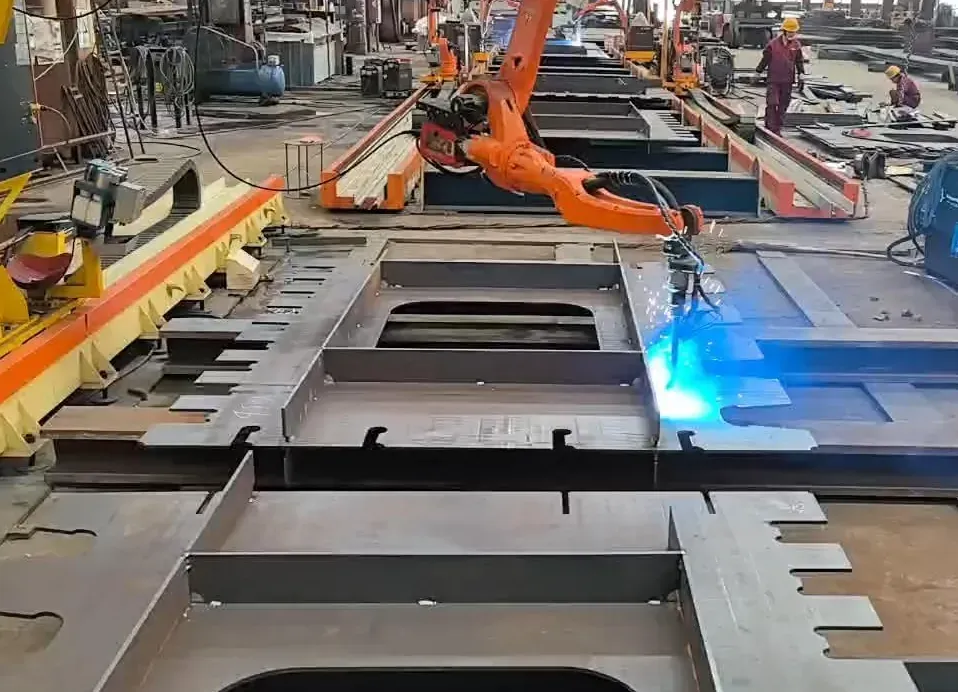

- Assemblages plans larges
Soudures typiques sur ensembles de tôles
Ce que soude le robot en porte-à-faux sur un ensemble de tôles type.
Les exigences de pénétration et de contrôle sont examinées joint par joint lors de l'évaluation gratuite.
| Soudure | Où la trouve-t-on | Robot |
|---|---|---|

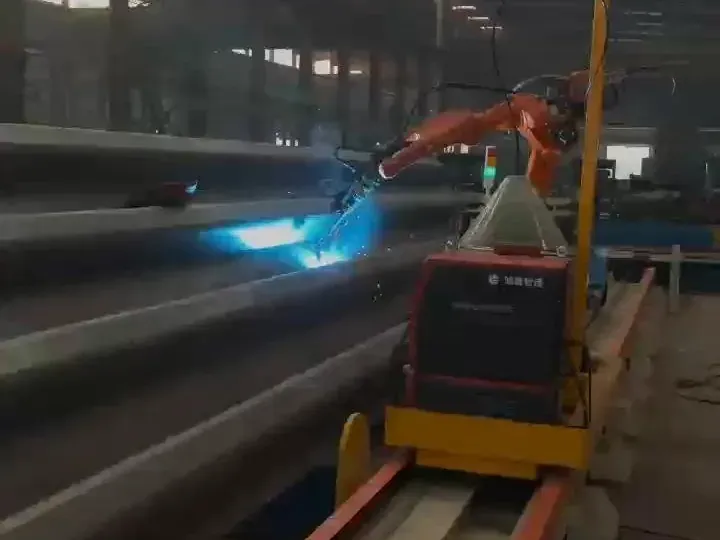

| Soudures d'angle entre raidisseur et tôle | Raidisseurs longitudinaux et transversaux | Soudées par le dessus |
| Soudures de diaphragmes | Grilles de diaphragmes et tôles à fentes | Oui |

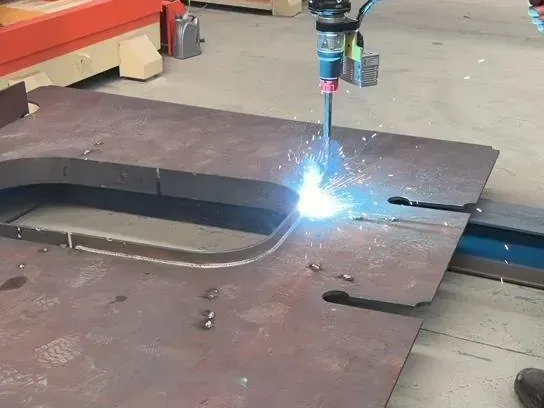

| Joints courbes | Autour des ouvertures et découpes | Oui |
| Soudures intermittentes | Longs joints secondaires | Sur joints droits |
| Grandes soudures d'angle (côté supérieur à 10 mm) | Tôles épaisses | Plusieurs passes |
Comment le robot à 8 axes soude un ensemble de tôles
- Chargez l'ensemble de tôles sous le bras en porte-à-faux.
- Modèle : ouvrez le modèle STEP ou IFC, scannez une tôle avec raidisseurs sans plan ou créez une tôle standard par modélisation paramétrique.
- Planifiez : le logiciel extrait les soudures, planifie la trajectoire et vérifie les collisions en simulation 3D.
- Soudez : le robot scanne chaque joint et soude par le dessus sur toute la largeur.
- Enregistrez : la longueur soudée est enregistrée pour chaque pièce.
Que transmettre pour une évaluation gratuite
Informations utiles
- Plans ou modèle 3D (STEP ou IFC) d'un ensemble de tôles ou diaphragme type.
- Dimensions des tôles, hauteurs et espacement des raidisseurs.
- Dimensions des soudures et exigences de pénétration ou de contrôle.
- Photos des ensembles assemblés, notamment des joints étroits.
Également utiles
- Les types d'éléments les plus soudés et le volume mensuel approximatif.
- L'emplacement de votre atelier et l'espace disponible.
- Ce qui est difficile à souder actuellement.
Demandez une évaluation gratuite de vos pièces
Dites-nous ce que vous soudez. Les plans et modèles sont bienvenus, mais ne sont pas nécessaires pour commencer.
Les prochaines étapes
Vous préférez l'e-mail ? sales@steelweldingrobot.com
Questions sur le soudage de structures de ponts
Questions fréquentes sur le soudage robotisé des structures de ponts.
Quelle largeur peuvent avoir les ensembles de tôles ?
Jusqu'à 3 500 mm de large, avec raidisseurs jusqu'à 600 mm de haut. Le bâti standard offre une course utile de 12 m.
Peut-il souder des tôles sans plans ?
Oui, pour les tôles planes avec raidisseurs : la station scanne la pièce et construit son modèle. Les tôles standard peuvent aussi être créées par modélisation paramétrique. Les autres pièces nécessitent un modèle STEP ou IFC.
Quel robot convient aux poutres reconstituées soudées ?
Les poutres reconstituées soudées sont longues ; le robot sur rail à 7 axes convient généralement jusqu'à 1 500 mm de large. Les ensembles de tôles larges et diaphragmes conviennent au robot en porte-à-faux à 8 axes. Envoyez un plan pour une recommandation.
Qu'en est-il des soudures à pleine pénétration ?
Indiquez la préparation des joints et les exigences de contrôle. Nos ingénieurs examinent chaque joint lors de l'évaluation gratuite et précisent les soudures prises en charge.
