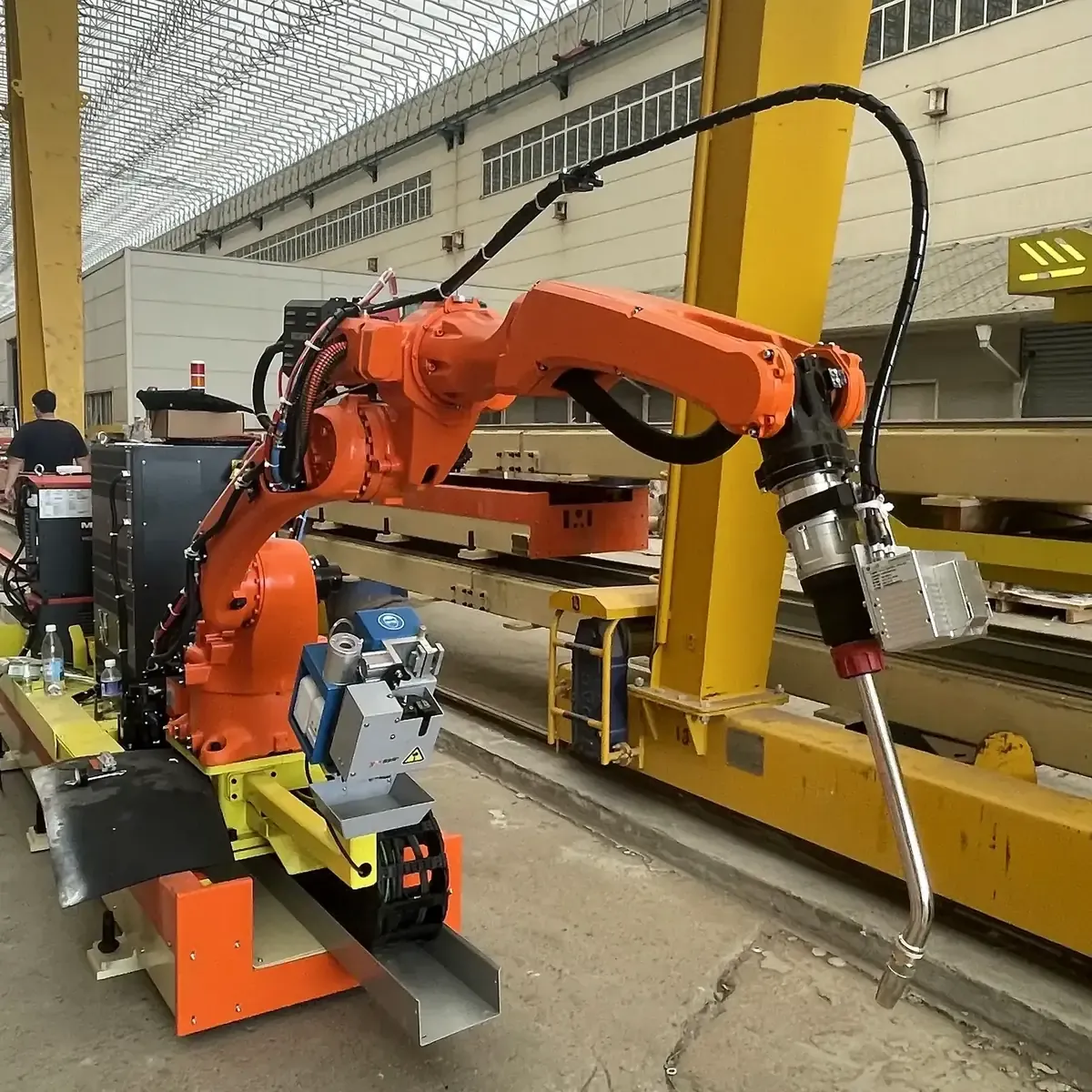

Robot de soldadura sobre riel de 7 ejes para vigas H
Conozca una estación sobre carril para vigas y columnas de acero largas.
Preparar un modelo 3D para soldadura robotizada
En el proceso basado en modelos, el software lee el componente, extrae la información de soldadura y planifica la trayectoria. El resultado depende de que el modelo coincida con la pieza que llega a la estación.
Para qué se utiliza el modelo
El modelo aporta la geometría para extraer soldaduras, asignar parámetros, planificar trayectorias y comprobar colisiones antes de enviarlas al robot. En la estación de 7 ejes también se escanea cada junta antes de soldar para localizarla.
Modele la pieza ensamblada
Modele la pieza tal como se ensambla para soldar, incluidos rigidizadores, ménsulas, placas de extremo y otros accesorios. Un plano del elemento terminado no basta si el ajuste durante la soldadura es diferente.
Los dispositivos de sujeción y apoyos temporales presentes durante la soldadura forman parte del espacio de trabajo. Indíquelos aunque no estén en el componente terminado.
Mantenga el modelo y el ensamble sincronizados
Los cambios en el taller, como desplazar un accesorio o cambiar una placa, deben reflejarse en el modelo antes de soldar. Las fotografías del ensamble habitual ayudan a identificar diferencias entre modelo y pieza.
Un ensamble uniforme y juntas visibles facilitan el escaneo y la localización de juntas.
Información de soldadura que debe preparar
| Elemento | Por qué importa |
|---|---|
| Tipo y ubicación de la junta | Define las soldaduras extraídas y la trayectoria planificada |
| Dimensión de soldadura y procedimiento requerido | Determina los parámetros y si el trabajo se adapta al equipo de soldadura de la estación |
| Material y espesor de placa | Influye en la asignación de parámetros; la incertidumbre del espesor requiere atención del operador |
| Elementos de acero cercanos | Muestra dónde puede estar limitado el acceso de la antorcha |
Software de detallado y formatos
La estación importa modelos STEP e IFC. Los modelos de programas de detallado estructural como Tekla Structures suelen exportarse a IFC. Envíe un modelo de muestra con su consulta para comprobarlo antes de iniciar el proyecto.
Cuando no hay modelo
No necesita un modelo para iniciar una consulta. Para soldar, el modelado inverso mediante escaneo se limita actualmente a placas de alma planas con rigidizadores; los nodos preparados son adecuados para detalles recurrentes y abiertos que coincidan con un nodo desarrollado previamente.
